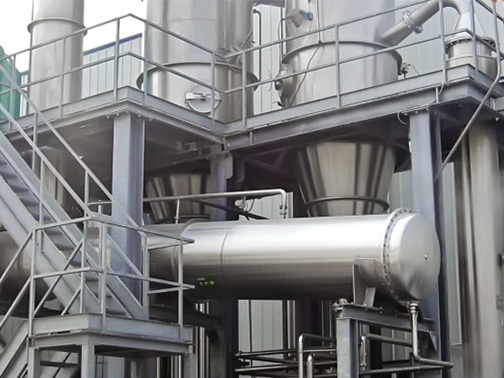

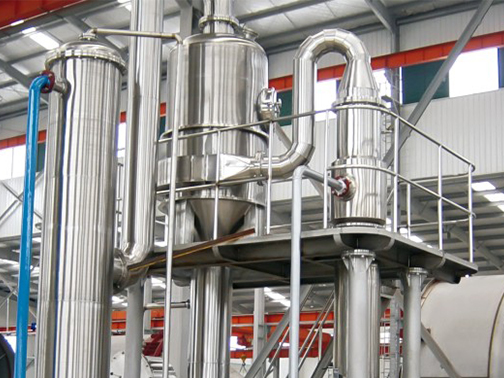

各效蒸發器、各效分離器、冷凝器、循環泵、效間泵、真空及排水系統、分汽缸、操作平臺、電器儀表控制柜及閥門、管路等系統組成。
應用領域：

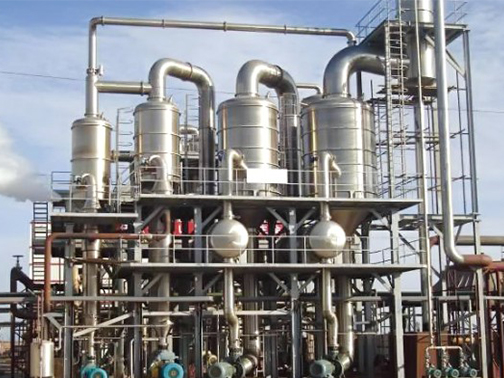

強制循環式單效、雙效、三效及多效蒸發器，適用于高濃縮、高粘度，含不溶性固形物等食品、制藥、化工、生物工程、環保工程、廢液回收等行業進行低溫濃縮。
蒸發的物料在設備內的循環主要依靠外加動力所產生的強制流動。循環速度一般可達1.5-3.5米/秒。傳熱效率和生產能力較大。原料液由循環泵自下而上打入，沿加熱室的管內向上流動。蒸汽和液沫混合物進入蒸發室后分開，蒸氣由上部排出，單效蒸汽進入冷凝器冷凝，不凝氣排出。流體受阻及重力落下，經圓錐形底部被循環泵吸入，再進入加熱管，繼續循環。單料物料蒸發到所需要的濃度，由出料口排出，多效蒸發會進入下個效體加熱室內循環蒸發到所需要的濃度，由出料口排出。
1.全套系統設計合理美觀、運行穩定、高效節能，蒸汽耗量低。
2.濃縮比大，強制循環式，使粘度較大的料液容易流動蒸發，濃縮時間短。
3.特殊設計經簡單操作可實現切換改效，以適應不同產品的生產。
4.蒸發溫度低，熱量得到充分利用，料液受熱溫和，適用于熱敏性物料的濃縮。
5.蒸發器通過強制循環，在管內受熱均勻，傳熱系數高，可防止"干壁" 現象。
6.料液進入分離器再分離，強化了分離效果，使整體設備具有較 大的操作彈性。
7.整套設備結構緊湊，占地面積小，布局簡單流暢，代表了大型成套蒸發設備的發展方向。
8.連續進出料，料液液位與所需濃度可實現自控。
|
型號 |
CHFC-2-3 |
CHFC-2-5 |
CHFC-2-10 |
CHFC-2-20 |
CHFC-2-30 |
|
|
水份蒸發量Kg/h |
3000 |
5000 |
10000 |
20000 |
30000 |
|
|
蒸汽消耗量（t/hr） |
1.2-1.65 |
2-2.75 |
4-5.5 |
8-11 |
12-1.6.5 |
|
|
蒸汽壓力Mpa |
0.4-0.8 |
|||||
|
蒸汽蒸發量（噸）
|
1.8-2.5 |
|||||
